當前位置:首頁  >  產品中心  >  鍛鋼固定式球閥 > 工奧 大口徑高壓球閥Q347PEEK-300LB

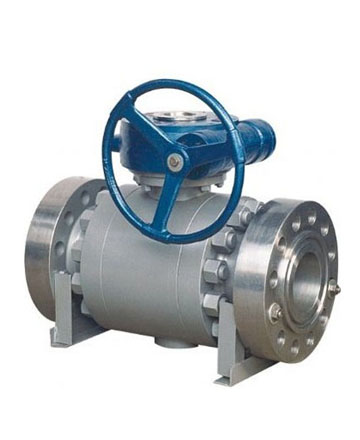

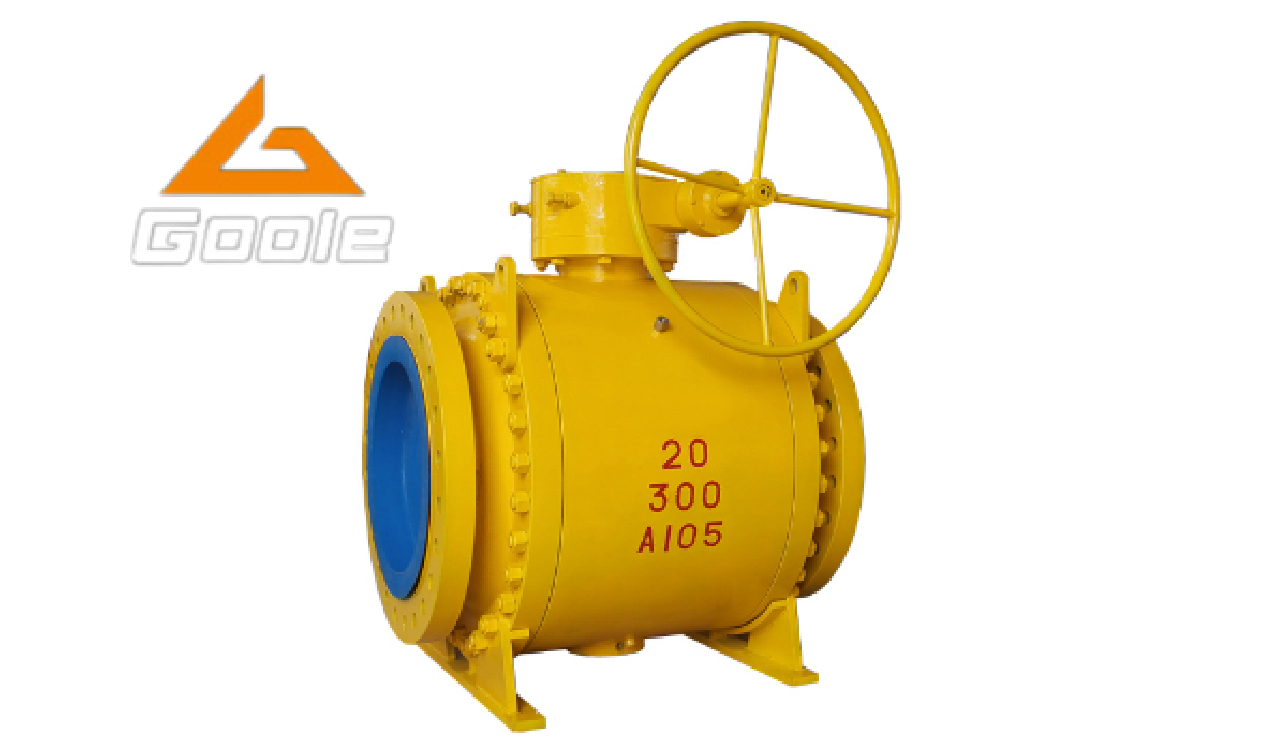

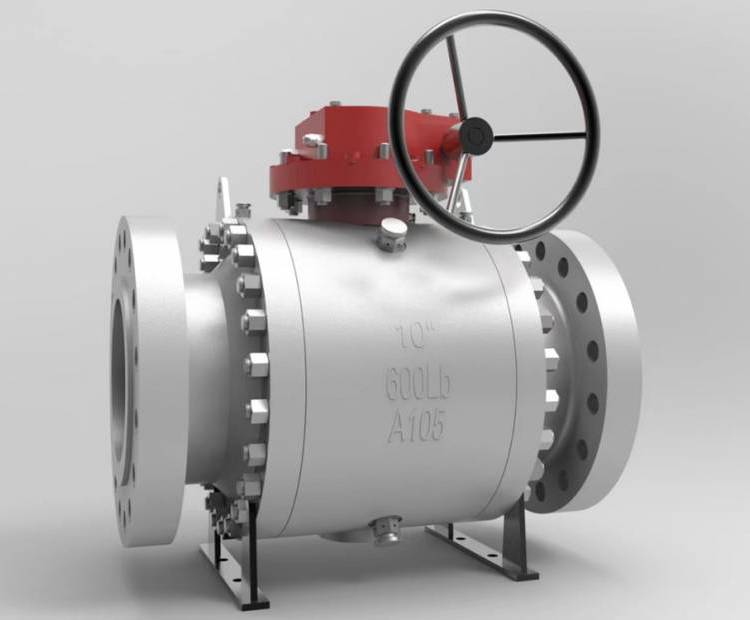

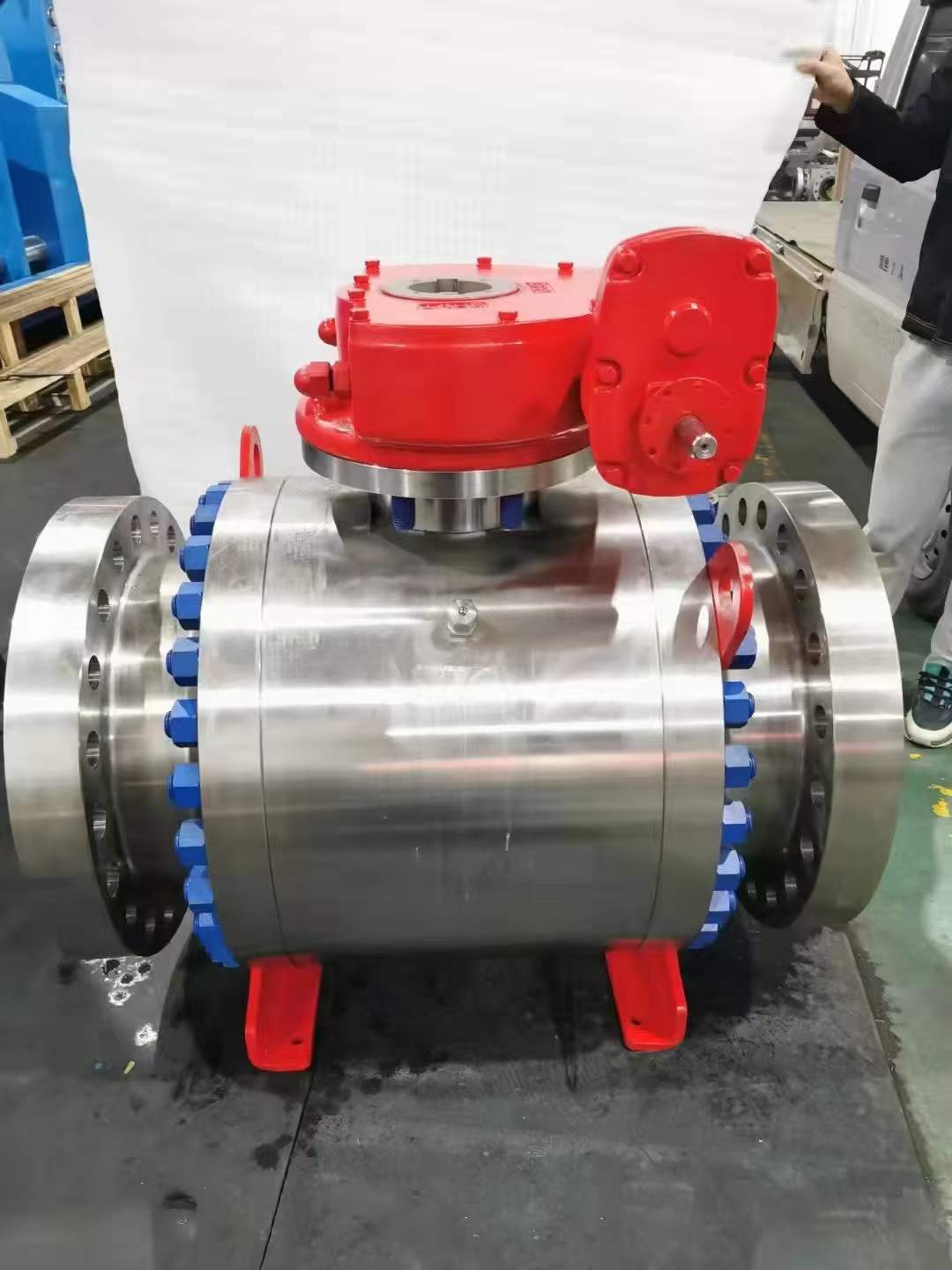

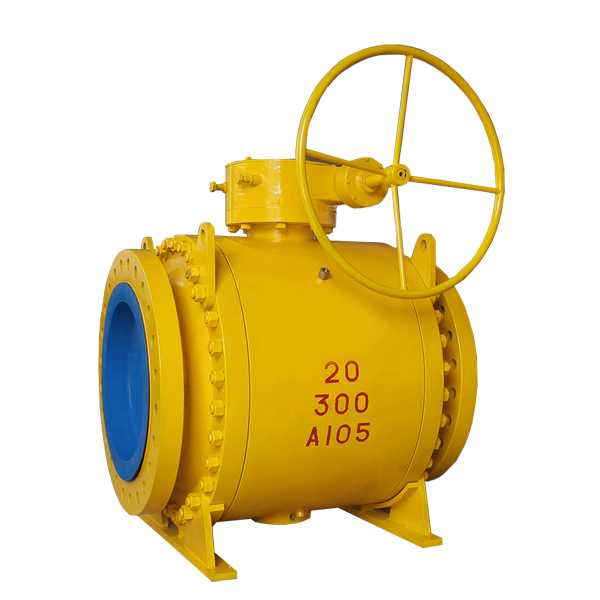

工奧  大口徑高壓球閥Q347PEEK-300LB
  • 工奧  大口徑高壓球閥Q347PEEK-300LB

  • 工奧  大口徑高壓球閥Q347PEEK-300LB

  • 工奧  大口徑高壓球閥Q347PEEK-300LB

  • 工奧  大口徑高壓球閥Q347PEEK-300LB

工奧 大口徑高壓球閥Q347PEEK-300LB

簡要描述:大口徑高壓球閥Q347PEEK-300LB 主要用于石油,天然氣的長距離管線輸送和城市煤氣管道系統.由于長輸管線用閥的獨有特征,因而在設計時充分考慮了其承受管道應力的能力,以及安全性,耐候性,長期使用的可靠性等;密封,結構設計屬特技公司獨有.操作方式有手動-蝸桿蝸輪驅動,氣動,電動,氣/液聯動,電/液聯動,以及各類特殊控制形式。

  • 適用范圍:燃氣 / 石油 / 蒸汽 / 石化 / 電力/ 冶金
  • 口徑:20寸
  • 聯系方式:13777710744
  • 壓力:300LB
  • 更新時間:2024-10-28
  • 材質:A105

詳細介紹

大口徑高壓鍛鋼球閥Q347PEEK產品概述

大口徑鍛鋼球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中,適用溫度:-196~450℃;驅動方式:手動、氣動、電動、液動;公稱通徑:1/2"~12";公稱壓力:150LB~1500LB;適用介質:水、氣、油品、天然氣和酸堿腐蝕介質。
鍛鋼球閥常用鍛鋼件的材料有碳鋼、合金結構鋼、馬氏體不銹鋼和耐熱鋼等。鍛鋼件可根據鋼的化學成份,為達到不同的目的,采用不同的退火和正火方法。
鍛鋼球閥閥體結構特點
此鍛鋼球閥閥體采用側裝式閥體結構,由主閥體、左閥體及副閥全三片閥體組成閥腔。其中左閥體及副閥體的結構比較簡單,主閥體的結構比較復雜。
大口徑高壓鍛鋼球閥Q347PEEK的技術要求
鍛鋼球閥閥體的主閥體內腔有精度較高的鑲嵌閥座孔,一端是與管道連接的端法蘭,一端是與左閥體連接的側法蘭,側法蘭面上有密封墊安裝孔,上面有止推密封墊安裝孔、閥桿的支撐孔及填料函。
主閥體內腔的閥座孔、閥桿的支撐孔及填料函孔的精度一般為Ra1.6um,側法蘭面上密封墊安裝孔的表面粗糙度一般為Ra6.3um,其它加工表面粗糙度為為Ra12.5um。
大口徑高壓鍛鋼球閥Q347PEEK閥蓋鍛件毛坯結構特點
鍛鋼球閥閥蓋下端法蘭的下端面有9級精度的凸止口(凸臺)與閥體連接,并有閥體密封焊接唇邊結構,閥蓋上端有與支架及填料壓板連接的法蘭。閥蓋上端內部有填料函孔,填料函孔有內止加11級精度孔,填料函孔與下端面上的凸止口有同軸度要求,內孔的下端為與閥桿連接的上密封部位。下、下法蘭上均有多個螺栓孔。中間外圓部位為散熱片結構,其中整個閥蓋零件的內外表面均需采用機械加工完成,各表面粗糙度是加工著重考慮的因素之一。

試驗壓力(Mpa)

公稱壓力(Mpa)

壓力級(Class)

1.6

2.5

4.0

6.4

10.0

16.0

25.0

150

300

400

600

900

1500

強度試驗

2.4

3.8

6.0

9.6

15.0

24

37.5

3.1

7.8

10.2

15.3

23.1

38.4

密封試驗

1.8

2.8

4.4

7.0

11.0

17.6

27.5

2.2

5.6

7.5

11.2

16.8

28.1

氣密試驗

0.5-0.7

工作溫度

PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃

適用介質

C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ )

二、主要零件材質

零件名稱

材料

材料代號

C

L

P

R

閥體 閥蓋

WCB

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

球體

2Cr13

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

閥桿

2Cr13

316L

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

閥座密封面

PTFE、碳素纖維+PTFE、對位聚苯

螺柱 螺母

35 35CrMoA(B7) 45(2H)

2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)

填料

V型PTFE、柔性石墨
