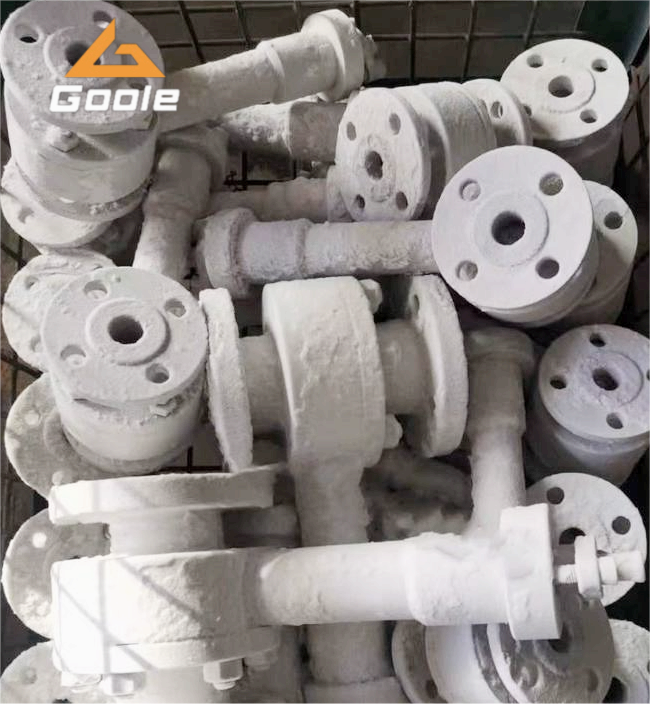

耐低溫加長桿鍛鋼球閥-196度
產品概述：
鍛鋼低溫球閥主要適用于乙烯、液化天然氣等化工裝置上, 輸出的液態低溫介質如乙烯、液氧、液氫等. 球閥使用在這類介質不但易燃易爆, 而且在升溫時要氣化、氣化是體積膨脹數百倍。 而且這些介質滲透力強, 易泄露, 加工制造比較困難。鍛鋼低溫球閥與其他閥門產品相比的特點是自密封設計, 壓力越高, 密封越可靠. 由于性能技術特性，其它款球閥不具備些特點。
耐低溫加長桿鍛鋼球閥-196度的材料選用：
1)閥門的低使用溫度.
2)金屬材料在低溫下保持工作條件所需要的力學性能, 特別是沖擊韌性、相對延伸率及組織穩定性.
3)在低溫及無油潤滑的情況下, 具有良好的耐摩性.
4)具有良好的耐蝕性.
5)采用焊接連接時還需考慮材料的焊接性能.
6) 閥體、閥蓋、閥座、閥瓣(閘板)材料的選用, 這些主體零部件材料的選用原則大致是: 溫度高于-100℃時選用鐵素體鋼, 溫度低于-100℃時選用奧氏體鋼, 低壓及小口徑閥門可選用銅和鋁等材料. 設計時根據低使用溫度選擇適當?shù)牟牧?
鍛鋼低溫球閥制造標準：
低溫閘閥、截止閥、球閥符合API602.檢驗與測試按API598, 標志按MSS-SP-25.
承插端符合ASME B16.11, 螺紋連接端 (NPT) 符合ANSI/ASME B1.20.1
耐低溫加長桿鍛鋼球閥-196度主要材料表：
| 序號 | 零件名稱 | AS to ASTM | SS to ASTM | ||
| Type LF2 | Type LF3 | Type F304 | Type F316(L) | ||
| 1、 2 | 閥體, 閥蓋 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
| 3 | 螺栓 | A193 L7 | A193 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A194 7 | A194 8 | A194 8 | A1948M |
| 5、8 | 密封/墊片 | RTFE+1010/PPL | |||
| 6 | 球 | A182 F304 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 7 | 閥桿 | A182 F304 | A182 F6 | A182 F304(L) | A182 F316(L) |
| 9、10 | 密封/墊片 | RTFE+1010/PPL | |||
| 11 | 填料壓蓋 | A105N | A182 F304 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 螺母 | A194 7 | A194 8 | A194 8 | A1948M |
| 14 | 螺栓 | A194 7 | A194 8 | A194 8 | A1948M |
| 15 | 手柄 | ANSI 1025 | |||
| 適用溫度 | -40℃ | -101℃ | -196℃ | ||
鍛鋼低溫球閥主要尺寸(MM) 800LB~1500LB
| DN | INCH | L | D | L1 | D | D1 | H | W |
| 15 | 1/2" | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4" | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1" | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 200 |
| 32 | 1-1/4" | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 1-1/2" | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 250 |
| 50 | 2" | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
